消弧消谐柜弧光接地过电压的危害

2019-09-10

次

消弧消谐柜弧光接地过电压的危害：

一、弧光接地过电压的危害：

1、随着电网的发展，具有固体绝缘设备的电缆线路应用较多，由于固体绝缘击穿的积累效应，当系统发生单相弧光接地时，在3.5倍过电压的持续作用下，造成电气设备绝缘的积累性损伤，在非故障相的绝缘薄弱环节造成对地击穿，进而发展成为相间短路事故；

2、弧光过电压使电压互感器饱和，易激发铁磁谐振，导致PT保险熔断或者电压互感器爆炸事故；弧光接地过电压的能量是由电源提供的，持续时间较长，当过电压能量高出避雷器所能承受的能量时，就会造成避雷器的爆炸事故。

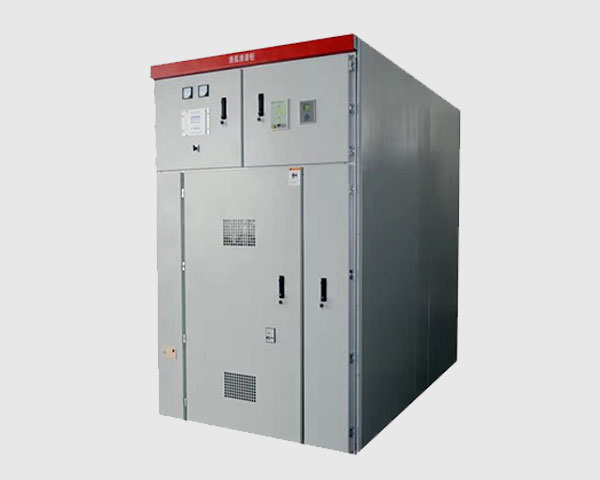

消弧消谐柜

1、系统正常运行作PT柜用，不会给系统增加任何额外负担；可以迅速降低弧光接地，将间歇性的弧光接地转换成稳定的金属性接地，同时将弧光接地过电压限制在线电压的水平。我国电力运行规程规定，非直接接地系统发生单相接地时，允许继续运行两小时，不必停电，用户完全有时间进行倒闸操作和故障处理。

2、由于弧光接地的持续时间大大缩短，过电压的能量降低到过电压保护器允许的400A 2mS能量指标以内，避免了过电压保护器爆炸事故；

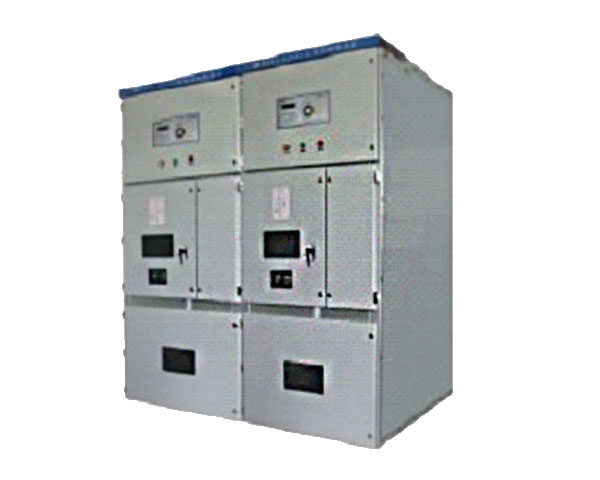

消弧消谐柜

3、由于母线过电压被限制在较低的水平，可避免激发铁磁谐振过电压；运用真空接触器动作前后的电流突变，可以在“群体比幅比相”的选线原理上，增加 “增量突变法”,使选线的灵敏度更高、更准确；

4、消弧消谐柜配有过电压保护器，能对各类相间、相地过电压限制在较低的水平，保护设备绝缘免受过电压侵害；根据用户要求，可以增配微机选线功能。

消弧消谐柜
