消弧消谐柜在电力系统中的应用

2021-04-29

次

消弧及过电压保护装置是为了迅速处理中性点非直接接地系统弧光接地，给电器设备带来的危害而研制的产品。消弧消谐柜主要由三相组合式过电压保护器DCB、可分相控制的高压真空接触器JZ、微机控制器、高压限流熔断器组件FU及带有辅助二次绕组的电压互感器PT等组成。

形成弧光接地过电压的基础是间歇性电弧。当中性点非直接接地系统发生单相间歇性弧光接地。故障时，由于电弧多次不断的熄灭和重燃，导致系统对地电容上的电荷多次不断的积累和重新再分配，在非故障相的电感—电容回路上引起高频振荡过电压。对于架空线路，过电压幅值一般可达3.1～3.5倍相电压。

以电缆线路为主的供电电网，绝缘击穿或电弧重燃时过渡过程中的高频电流，可达数百安培到上千安培。高频电流过零点电弧熄灭的可能性大大提高，电缆线路弧光接地时，非故障相的过电压可达4～71倍。中性点非直接接地系统发生单相接地时，三相电压是对称的，仍然可以继续供电。

由于消弧线圈的电感电流补偿了电容电流，使得故障点的电弧能够自行熄灭，这就大大减小了因受风吹、电动力等影响而引起直接的相间弧光短路的可能性。一旦电弧自行熄灭后，架空线路的绝缘又可以完全恢复。

随着城网改造的进行，架空线路逐步被电缆线路取代，中压电网中固体绝缘的设备逐年增多，以及现有电缆线路随着运行时间的加长绝缘逐渐老化。近几年来弧光接地过电压的问题越来越突出，电缆放炮等绝缘事故成为影响企业内部电网和供电电网运行的主要因素。

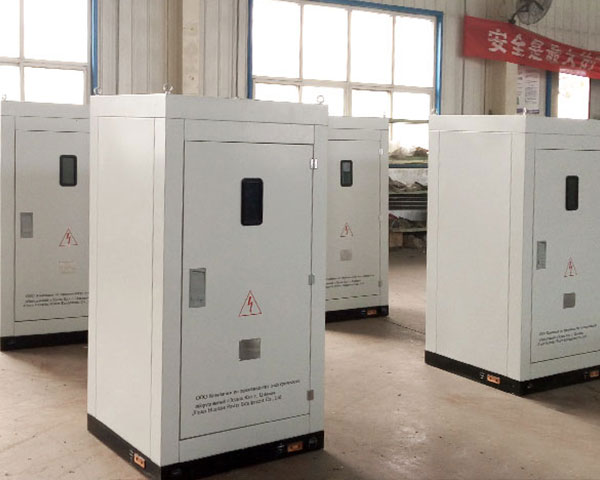

消弧消谐柜
