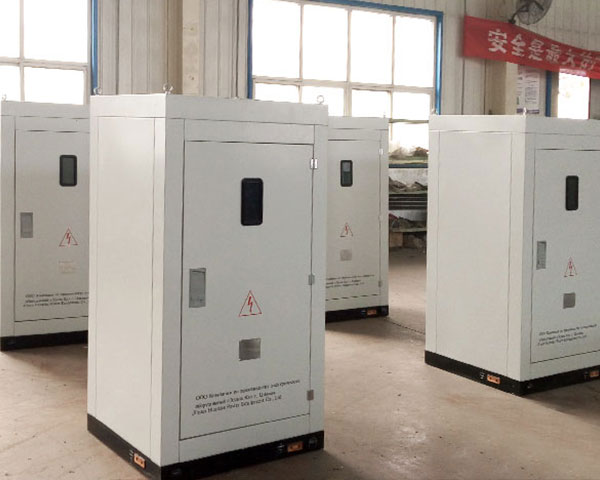

消弧消谐柜的技术特点
1、实时多任务操作系统：消弧消谐柜采用实时操作系统及其功能强大的库函数，面向任务的程序设计风格，按全优先服务方式进行资源管理，任务调度，异常处理等工作，工作极为可靠，也使DSP和微控制器的性能得以大程度的发挥。描述性编程语言，执行速度快，可读性好，易于扩展和移植。
2、标准MODBUS通讯协议：方便接入各种标准的综合自动化系统。采用单独的通讯处理微控制器，通讯的处理能力和通讯速度大大提高了。采样和计算部分选用TI公司TMS320F2812DSP芯片，高频率可达150MHz。通过软件编程可对实时采集的数字信号在短时间内进行快速傅立叶变换，即可直接提取出所需要的各次谐波进行计算。
3、14位多通道同步采样数模转换器：由于系统对采样的精度要求很高，所以AD选用14位的，共计8个通道。每4个通道同步采用的AD，提高了采用的精度，AD的外部CLK为16M，从而保证了我们采样的每个周波64点采样和计算的要求。
4、使用可编程逻辑器件：传统器件的功能集中一个芯片中，减少了电路板面积和焊点数量，缩短了总线长度，提高了抗干扰性能和电路可靠性，同时增强了灵活性。采用2片ALTERA公司的EPM7128作为整个系统的数字逻辑部分。该芯片可以重复编程，内部有2500可用门，128个宏单元，能满足大部分复杂逻辑的要求。
该芯片的使用，大大减少了数字系统工作所需要的分离逻辑器件数目，增强了系统可靠性和保密性。故障录波功能：可以循环滚动记录8次故障波形，包括故障发生前后的三相电压、零序电压、零序电流、三相接触器、熔断器的状态。人机接口为大液晶显示，全中文菜单，并采用图形的方式显示当前的状态量，实时直观；实时显示三相电压值、零序电压值、零序电流值。
