消弧消谐柜的选线原理

2022-08-17

次

中性点非接地系统发生单相接地故障后，故障线路的查找，已成为困扰这类电力系统很长一段时间的主要技术问题。我国目前生产的小电流选线设备系统，存在单相接地故障，选线精度很低，尤其是当系统接地故障为单相电弧接地时，该设备根本无法选择。

目前国内小电流选线设备大多采用20点/20毫秒和傅立叶算法，因此只能采集五次谐波内的信号，而电弧接地时的电流信号大多在几千赫兹内，因此根本无法判断此类设备。消弧消谐柜装置配有特殊的小电流接地线选择模块。线路选择模块与电弧控制装置一起使用。

无论系统中发生什么类型的接地故障，都可以准确选择接地线。当系统发生金属接地时，该装置采用“组幅相比”的原理，根据线路零序电流的幅相选择线路。当系统发生电弧接地时，选线模块根据消弧装置运行前后。线路零序电流的突变选择线路。

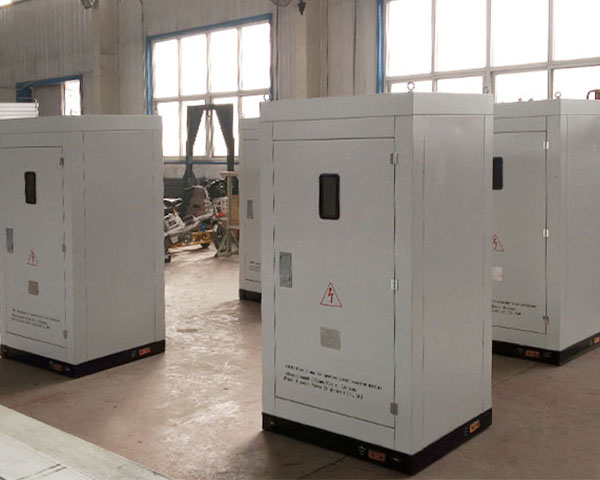

消弧消谐柜

该装置采用“故障放大法”和“大增量法”的原理，克服了电弧接地选线速度慢、选线精度低的缺点。消弧消谐柜的安装采用微机二次消谐技术。当系统发生谐振时，微机控制器。会立即将大功率谐波限制电阻。直接输入到铂电阻的开三角形绕组中，利用谐波限制电阻破坏系统的谐振参数，消耗谐振功率，从而消除系统的谐振故障。

它不影响电压互感器保护绕组的电压输入，避免了传统谐波消除技术，影响电压互感器保护绕组电压输入的缺陷。微机二次谐波消除技术被接受，响应时间非常快，谐波消除效果远远优于传统的谐波消除装置。
